DMC型脈沖袋式除塵器
一、概述
DMC型脈沖袋式除塵器是一種國內外廣泛使用的高效凈化設備，它采用了先進的清灰技術，與其它形式的脈沖除塵器相比，具有氣體處理能力大，凈化效果好，清灰效率高，工作可靠，結構簡單，體積小，重量輕，維修量小等特點。近年來，隨著我國化纖工業的發展，為脈沖袋式除塵器提供了新型耐用的濾料，擴大了它的使用范圍，目前已廣泛用于建材、電力、冶金、化工、煤炭、制藥、糧食飼料、非金屬礦超細粉加工等行業。它是工業生產中降低污染，保護環境，改善勞動條件，回收有用物料的一種不可缺少的設備。
DMC型脈沖型袋式除塵器除了具有上述特點外，還有以下優點：1、在線清灰，無需停風機清灰；2、價格低廉；3、用途更加廣泛。對于連續工作場合如皮帶輸送轉運點、庫頂、庫底、小型磨機、破碎機、提升機等，特別是對于安裝空間較小，沒有換袋空間的場合，該除塵器是用戶更理想的選擇。
我廠生產的DMC型系列脈沖袋式除塵器，由上箱體、下箱體、噴吹清灰系統、風機及控制儀表系統四部分組成。上箱體有可掀起的蓋板和出風口；濾袋用特制的彈簧脹圈固定在多孔板上，濾袋內安裝有金屬框架和文氏管。為盡量降低除塵器的高度，可直接把下箱體底座安裝在倉頂?shù)捻敯迳希覛庵苯佑蓚}頂進入下箱體。該除塵器有側開門，清灰噴吹部分配套采用定點廠生產的脈沖控制儀和電磁脈沖閥。產品經過廣大用戶長期使用，證明符合質量標準，運行可靠、性能穩定，受到用戶好評。
二、工作原理和基本結構形式
1、工作原理
含塵氣體由進氣口進入灰斗（沒有灰斗的將直接進入袋室），然后經由灰斗進入裝有濾袋的過濾室。粉塵附著在濾袋外表面，凈化后的氣體由濾袋進入上部箱體，再經排風管道，由風機排到大氣中去。隨著濾袋上灰塵的增厚，除塵器的阻力不斷上升，當上升到一定程度時，為了保證除塵器繼續工作，需要進行清灰。除塵器濾袋按直線排列，每排濾袋配置一個脈沖閥來控制壓縮空氣脈沖清灰，脈沖閥的動作是由程序控制器控制的。清灰時，清灰控制器發出指令，使脈沖閥在動作瞬間釋放出壓力為0.4～0.6Mpa的壓縮空氣。壓縮空氣通過噴吹管上正對濾袋的小孔以高速沖入濾袋，在其沖入濾袋內部的同時，又誘生一股數倍于壓縮空氣的二次氣流，于是產生一種瞬時沖擊波并沿整個過濾的長度方向向下傳播。利用這一機理，使聚積在濾袋外面的粉塵從濾袋上剝落。脈沖的寬度和間隔可以調整，以適合不同粉塵的各種特性。
2、基本結構形式

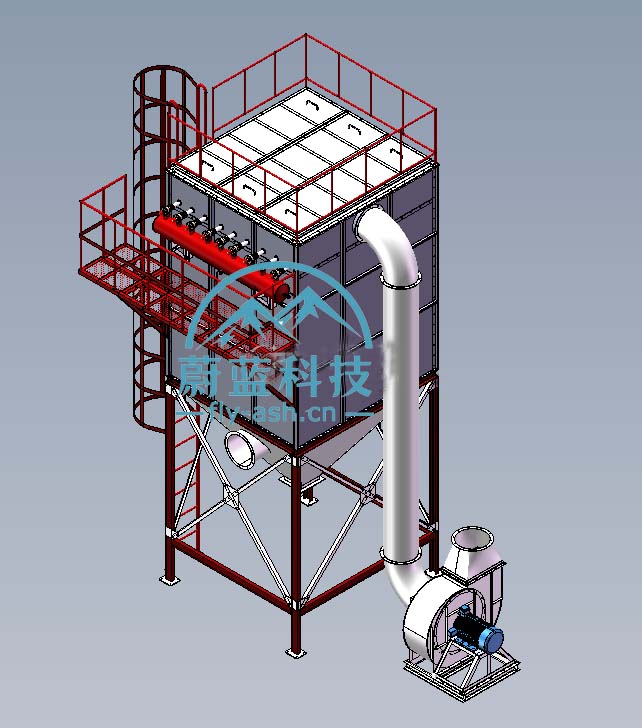

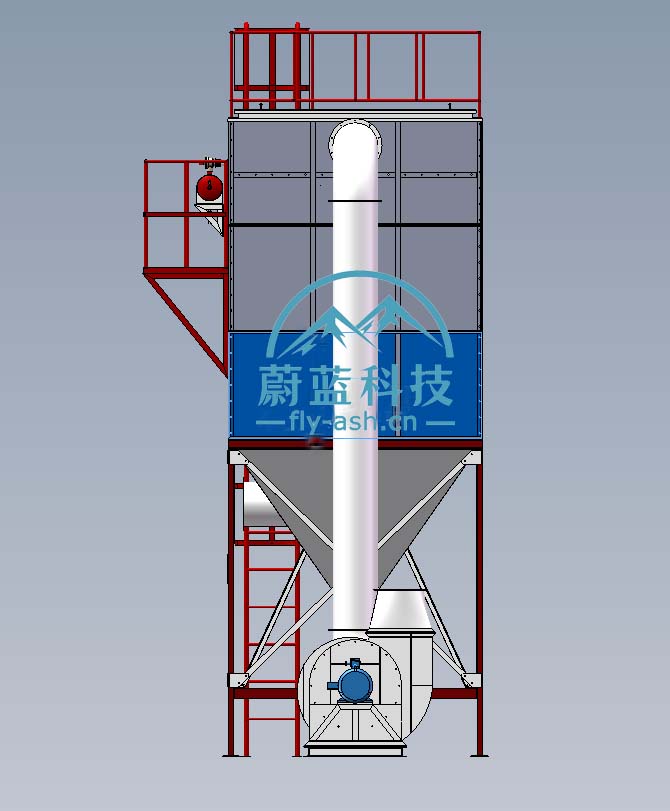

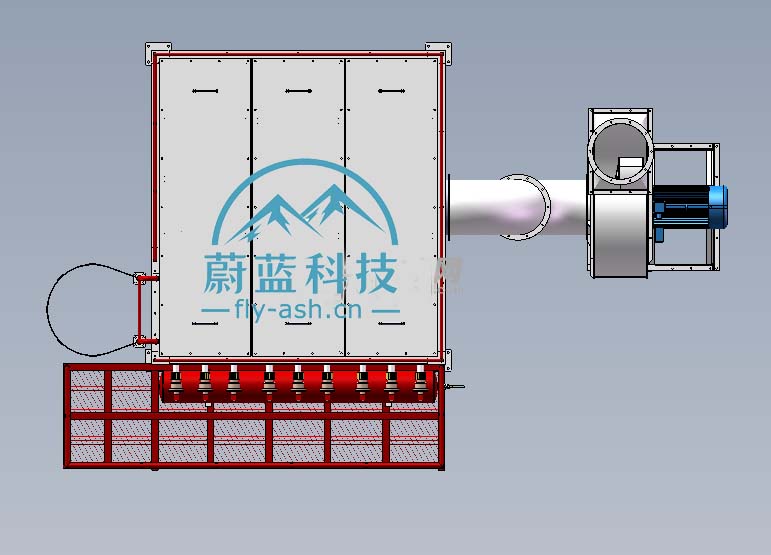

DMC系列噴吹脈沖型袋式除塵器主要由上下箱體、袋室、檢修門、風機、氣包、噴吹系統、灰斗、支腿等部分組成。
結構特點：可多側開門，檢修更換濾袋方便，不受空間位置限制。濾袋材質為滌綸針刺氈。如遇高溫時，濾袋材質為玻纖針刺氈或其它適合的材質。對有特殊要求的場合，也可采用復合濾料。
三、噴吹系統組成及工作原理
噴吹系統如下圖所示，由脈沖控制儀、電磁脈沖閥、噴吹管、氣包等組成。電磁脈沖閥的輸入端與氣包金屬管連接，其輸出管與噴吹管相接。當脈沖控制儀發出動作信號時，對應的電磁脈沖閥開啟，壓縮空氣由輸出口噴入噴吹管。脈沖控制儀動作信號消失，電磁脈沖閥關閉。電磁脈沖閥由開啟到關閉形成一次氣脈沖，造成濾袋內瞬時正壓沖擊，實現清灰。
脈沖袋式除塵器清灰使用的壓縮空氣必須經過嚴格的除油除水凈化處理。否則，不僅影響電磁閥正常工作，而且使油、水與粉塵粘結在濾袋上，縮短濾袋壽命，影響除塵效率。因此，要求在壓縮空氣入口處設置油水凈化裝置。脈沖袋式除塵器的供氣管網中盡量不要接入其它大用量用氣點，以保證氣壓、氣量的穩定。如確需接入，應仔細核算供氣量是否足夠。
清灰用壓縮空氣耗氣量可按下式計算：
Q＝na?g/T(m3/min)
式中：
Q—每臺脈沖袋式除塵器耗氣量（m3/min）
n—電磁閥脈沖閥數量（個）
T—清灰噴吹周期
g—每個電磁脈沖閥噴吹時耗氣量（m3）
a—附加系數（包括管漏氣）1.2
四、規格性能以及選用
1、型號規格的表示方法
每種規格分為不同的安裝形式：不帶灰斗型（B型）和灰斗型（A型），灰斗的支腿高度可依據工藝或用戶需要調整。風機可0°、90°、180°、225°，根據需要選擇。
、濾料和過濾風速
本除塵器采用廣泛使用的滌綸針刺氈濾袋，適用溫度在120℃以下。
過濾風速是指氣體通過濾袋的速度，可按下列公式計算：
V＝L/F60
式中：V－過濾風速（m/min）
L－處理氣體量（m3/h）
F－濾袋有效面積（m2）
過濾風速是評價除塵性能的重要指標，它與含塵濃度、粉塵的性質、濾料及清灰方式、噴吹壓力有關。
4、其它部件：
①文氏管：是清灰系統誘導二次風、加強壓力波的主要部件，采用鋁合金鑄成或鋼板一次沖壓成型，具有一定的機械強度，如有防腐要求則應采取相應的措施。
②框架（龍骨）：能支撐濾袋在負壓狀態下仍保持有效的過濾面積。有籠形及彈簧兩種，籠形框架比較挺拔，上抽方便。彈簧框架表面光潔、重量輕，相對籠形框架而言不需那么大的換袋空間。兩種框架各有特點，按使用情況選用。
五、訂貨須知
1、 訂貨時，請用戶寫清規格型號及安裝形式，最好同時向我廠提供粉塵治理的工藝參數，便于我廠更好為用戶服務。
2、如用戶委托我廠選型，應填寫選型委托書，具體事項可與我廠經營部門聯系。
3、設備供貨范圍包括：
主機設備：帶灰斗型以進風管、風機出口為界；下部以重力翻板鎖風閥（或星型卸料器）法蘭為界；不帶灰斗型以箱體下法蘭、風機出口為界；壓縮空氣系統以儲氣罐進氣管為界。
